提供VoIP网络电话机ODM/OEM生产

一、VoIP网络电话机及其业务简介

          1、VoIP网络电话机功能简介

          2、VoIP网络电话业务简介

          3、VoIP网络电话业务的特点

          4、VoIP网络电话业务的性能

          5VoIP网络电话的组网方案

二、VoIP网络电话机的内部功能图解

三、VoIP电话机的逻辑功能图解

          1、主控部分

          2、语音编解码及其接口部分

          3、网络处理及其接口部分

          4、PSTN处理及其接口电路部分

四、VoIP网络电话机的软件支持情况

五、VoIP网络电话机的内部电路板图

          1、内部布局方案A

          2、内部布局方案B

          3、内部布局方案C

          4、内部布局方案(成品)

六、VoIP网络电话机的应用图解

          A应用方案

          B应用方案

          C应用方案

七、提供的网络电话机技术资料及培训内容

附件:VoIP网络电话机的功能说明



一、VoIP网络电话机及其业务简介

1、VoIP网络电话机功能简介



支持H.323 V4SIP,MGCP.Net2phone,eTalk 与大多数系统和设备兼容

大屏幕LCD液晶显示

/双以太网接口

内置H.323代理服务器

快速启动和H.245隧道

支持H.245Q.931keypad带外DTMF传送方式

使用Q.931协议发送和接收主叫号码(Caller ID) 支持通过IP地址呼叫,

可直接呼叫语音网关呼叫。

使用关守时,支持E.164电话号码方式呼叫。

可在局域网内自动搜索关守 支持ITSP发行的预付费卡呼叫PSTN普通话机 (如net2phone;eTalk

支持DHCP自动分配IP地址等参数 支持PPPoE协议(ADSLCable Modem接入时使用)

可通过标准网页浏览器(如IE6.0)和标准Telnet方式设置

话机参数 可通过FTP方式升级程序

支持 G.723.15.3k/6.3k G.729, G.711A-Law μ- Law语音编解码算法

动态语音检测;舒适噪声生成; 动态语音缓冲技术

符合G.165 16ms回声抵消

符合ITU-T标准信令音(如拨号音,忙音等)和DTMF音生成与检测。

支持基于E.164编码的拨号规则

可储存112组快速拨号号码

可记录40个未接来电,已接来电和已拨电话的号码

可储存16条语音信息; 听筒音量、扬声器音量可独立调节; 语音提示

电压: 7.5V9V DC

功率: 5.5W6.5W (max.)电源适配器: AC/DC输入110V240V 网络接口:1/2 RJ-45 以太网端口

外形尺寸:210×170×60 mm (L×W×H)



2、VoIP网络电话业务简介

VoIP是一种以IP电话为主, VoIP通讯俗称“网络电话”, 并推出相应的增值业务的技术,它是新一代的IP电话业务,依托互联网宽带与光纤电讯网络的互接,降低了电信通讯的成本。VoIP电话无长、市话,手机的区分,话费全部平等扣费,网络电话是以后发展的趋势。美国日本有百分之七十普及率,他的优势主要在于资费便宜。

VoIP最大的优势是能广泛地采用Internet和全球IP互连的环境,提供比传统业务更多、更好的服务。VoIP可以在IP网络上便宜的传送语音、传真、视频、和数据等业务,如统一消息、虚拟电话、虚拟语音/传真邮箱、查号业务、Internet呼叫中心、Internet呼叫管理、电视会议、电子商务、传真存储转发和各种信息的存储转发等。

VoIP电话系统是通过具有高端口密度的高性能价格比的语音网关,将语音信号转换成IP数据包,利用现有的IP数据网络传送到对端,从而实现用户间的异地电话通讯。

目前,大多数企业本身内部都建设了或大或小的局域网络,并且都和Internet连接,VoIP电话系统就是充分利用企业已经建立的数据线路资源,通过局域网线路和Internet网络传输语音信号,从而达到节约通信费用的目的。

网络VoIP语音技术的主要特点是能控制数据流量,保证语音质量,充分利用企业租用的数据线路资源,节省长途话费等等。企业使用IP语音技术可以将语音、数据和多媒体通信融合在一个集成的网络中,并在一个企业解决方案中,把专网和公网连接起来。基于客户提供的数据专线、ADSL、卫星等宽带接入,实现网内呼叫,使用户真正享受端到端的VoIP语音服务。

3、VoIP网络电话业务的特点

1)实现零话费,省去长话和市话费用,可为企业显著降低电话通信费用。

2)一线汇聚,不必再铺设第二套线路系统,即可实现各点间、各点内部语音的通信,大大节省了布线费用,同时亦省去了交换机的设备费用。

3)IP电话系统的所有组件都可以放置在局域网内部,前面可加装防火墙。 符合H.323标准,可实现与标准H.323终端和H.323网关的互通。

4)支持多种接入方式,灵活多样。如ADSL,CableModem,ISDN,DDN,局域网接入,无线局域网接入以及其他宽带接入方式。

5)操作简单,维护方便。

6)集中式号码管理,所有的号码可通过浏览器直接设置。

7)节省带宽资源。电路交换电话消耗的带宽为64kbit/s,而IP电话只需8-10kbit/s,从而节省了带宽,降低了成本。

8)可方便地集成智能。EZ-Ipfone电话系统集成了计算机网的智能模块,可以灵活地控制信令和连接,有利于各种增殖业务的开发和多媒体业务的集成。

9) 开放的体系结构。IP电话的协议体系是开放式的,有利于各个厂商产品的标准化和之间的互相连通。

4、VoIP网络电话业务的性能

1) 支持动态IP地址,不要求企业具有固定的IP地址。

2) 可管理和分配企业的IP电话系统的电话号码。

3) 支持企业局域网内的IP电话,可实现IP分机到桌面。

4) 可实现异地本企业内各分支机构/办事处局域网之间的国内国际通话。

5) 将现有的集团电话,PBX接入IP网络,升级成为IP网络电话。

6) 实现普通电话到PC业务功能。

7) 实现普通电话到普通电话业务功能。

8) 实现PC到普通电话业务功能。

9) 企业的员工无论身在何地,只要能够接入IP网,就可以与总部和各分支机构内的电话通话,也可以与当地的PSTN电话进行通话。

10) 将企业的电子办公和电子商务平台融合在一起,为企业提供全方位的、基于IP网络的语音通信解决方案。

5VoIP网络电话的组网方案

VoIP的电话系统的实现,按照企业不同的网络资源的情况,采用不同的设置,其较为全面的组网方案如图1.1所示,网络采用单级单域结构,即整个VoIP 网作为一个域,公共设备部份:在总控制中心设立一个网守(VIRTUAISWITCH),以集中方式管理域内的所有网关,执行呼叫控制,带宽管理,域管理等功能以及呼叫管理等功能;在总控制中心设立一个计费认证管理系统VBMS,主要负责所有网关认证及计费同时提供结算功能,号码分配子系统负责给所有的电话终端分配电话号码。在总部、各个分公司、办事处按照容量的大小可以安装多台VOCABOX,并利用VOCABOX自带的FXO 接口与本地PSTN 网互通。VOCABOX 是一种集中式的网络电话交换机,它容量较小,可以分散地安装在各个办工室或楼道,它利用现有网络及现有综合布线为客户或职员提供电话服务。

按照不同规模的企业以及不同的应用,设计成不同的组网方案,以适应不同企业的不同需求。

1、  简易型组网:企业本身没有专用的局域网络,对此,我们采用ADSL的接入方式,即在企业各分公司、办事处按照容量的大小,安装多台VOCABOX,通过ADSL接入INTERNET,通过接入我公司的公共网守进行呼叫控制,和管理。从而使企业在硬件设备方面的投入做到最小。

2、  专网接入组网:企业本身已经建设有自己的专网,如:银行,邮政,教育等,采用各种形式综合接入方式,在专网到达的分公司和办事处,直接利用专网的网络资源传输话音,利用VOCABOX的RJ45接口,作为普通网络终端接入专网,使普通电话接入专网,从而实现语音在专网中传输的目的。在部分专网未能到达的分公司和办事处则采用简易型组网的形式通过INTERNET与专网连接。

二、VoIP网络电话机的内部功能图解

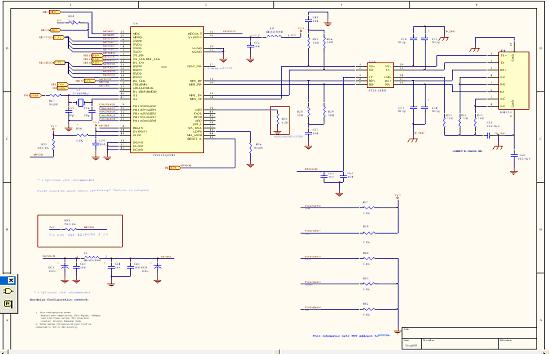

三、VoIP电话机的逻辑功能图解

1、主控部分

2、语音编解码及其接口部分



3、网络处理及其接口部分

4、PSTN处理及其接口电路部分

四、VoIP网络电话机的软件支持情况

1、Protocols

n       SIP (RFC2543,RFC3261)

2、TCP/IP

n       IP/TCP/UDP

n       RTP/RTCP

n       IP/ICMP

n       ARP/RARP

n       TFTP/PPPoE Client

n       DHCP Server/Client

n       Telnet/HTTP Server

n       DNS Client

n       NAT

n       SNTP

n       IEEE802.1P/802.1Q/ToS

3、  NAT Traversal

n       STUN

n       uPnP

4、IP Assignment

n       Static IP

n       DHCP

n       PPPoE

5、RTOS

n       uC/OS II

6、Codec

n       G.711

n       G.723.1

n       G.729A

n       G.729A/B

7、  Voice Quality

n       VAD

n       CNG

n       AEC, LEC

n       Packet loss compensation

n       Jitter Buffer

8、  Configuration

a)       Web browser

b)       Console

c)       Telnet

d)       Keypad

9、  Firmware Upgrade

a)       TFTP

b)       Console

c)       HTTP

10、  Dial Methods

a)       Direct IP Call w/o SIP Proxy

b)       Dial number via SIP server

11、Call Function

n       Call Hold

n       Call Transfer

n       Call Forward

n       Call Waiting

n       Call Mute

n       Caller ID

12、Tone

a)       Ring Tone

b)       Ring Back Tone

c)       Dial Tone

d)       Busy Tone

13、FAX Function

a)       T.38 (Doing)

14、Phone Function

n       Volume Adjustment

n       Speed dial key

n       Phone book

n       Redial

n       Flash

n       Speaker Phone

n       PSTN phone àß IP phone

n       3-Way Conference (Doing)

15、DTMF Function

a)       DTMF Detection

b)       DTMF Generation

c)       In-band DTMF

d)       Out-of-band DTMF

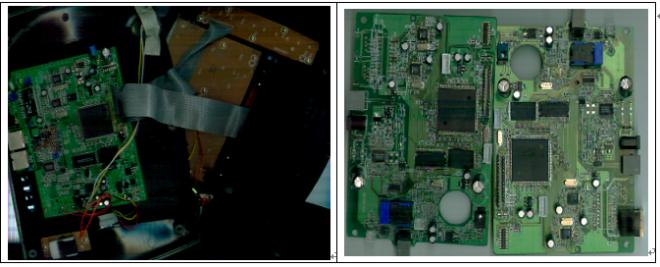

五、VoIP网络电话机的内部电路板图

1、内部布局方案A



2、内部布局方案B



3、内部布局方案C

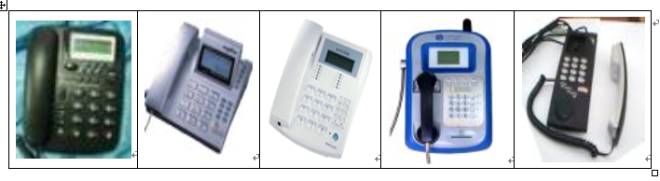

4、内部布局方案(成品)





六、VoIP网络电话机的应用图解

A应用方案



B应用方案



C应用方案



七、提供的网络电话机技术资料及培训内容

Ø             提供技术解决方案的原理图

Ø             提供量产时固化程序的设计、 编译和 Log的装载

Ø             提供PCB (客戶需提供外克尺寸)

Ø             提供技术解决方案的修改和完善

Ø             协助元器件的采购、开模具

Ø             提供批量生产的技术指导、维修培训、技术支持

八、VoIP网络电话的基本原理及其实现

通过因特网进行语音通信是一个非常复杂的系统工程,其应用面很广,因此涉及的技术也特别多,其中最根本的技术是VoIP (Voice over IP)技术,可以说,因特网语音通信是VoIP技术的一个最典型的、也是最有前景的应用领域。因此在讨论用因特网进行语音通信之前,有必要首先分析VoIP的基本原理,以及VoIP中的相关技术问题。

(一)、VoIP的基本传输过程

传统的电话网是以电路交换方式传输语音,所要求的传输宽带为64kbit/s。而所谓的VoIP是以IP分组交换网络为传输平台,对模拟的语音信号进行压缩、打包等一系列的特殊处理,使之可以采用无连接的UDP协议进行传输。

为了在一个IP网络上传输语音信号,要求几个元素和功能。最简单形式的网络由两个或多个具有VoIP功能的设备组成,这一设备通过一个IP网络连接。VoIP模型的基本结构图如图2-18所示。从图中可以发现VoIP设备是如何把语音信号转换为IP数据流,并把这些数据流转发到IP目的地,IP目的地又把它们转换回到语音信号。两者之音的网络必须支持IP传输,且可以是IP路由器和网络链路的任意组合。因此可以简单地将VoIP的传输过程分为下列几个阶段。

1、语音-数据转换

语音信号是模拟波形,通过IP方式来传输语音,不管是实时应用业务还是非实时应用业务,道貌岸首先要对语音信号进行模拟数据转换,也就是对模拟语音信号进行8位或6位的量化,然后送入到缓冲存储区中,缓冲器的大小可以根据延迟和编码的要求选择。许多低比特率的编码器是采取以帧为单位进行编码。典型帧长为10~30ms。考虑传输过程中的代价,语间包通常由60、120或240ms的语音数据组成。数字化可以使用各种语音编码方案来实现,目前采用的语音编码标准主要有ITU-T G.711。源和目的地的语音编码器必须实现相同的算法,这样目的地的语音设备帮可以还原模拟语音信号。

2、原数据到IP转换

一旦语音信号进行数字编码,下一步就是对语音包以特定的帧长进行压缩编码。大部份的编码器都有特定的帧长,若一个编码器使用15ms的帧,则把从第一来的60ms的包分成4帧,并按顺序进行编码。每个帧合120个语音样点(抽样率为8kHz)。编码后,将4个压缩的帧合成一个压缩的语音包送入网络处理器。网络处理器为语音添加包头、时标和其它信息后通过网络传送到另一端点。语音网络简单地建立通信端点之间的物理连接(一条线路),并在端点之间传输编码的信号。IP网络不像电路交换网络,它不形成连接,它要求把数据放在可变长的数据报或分组中,然后给每个数据报附带寻址和控制信息,并通过网络发送,一站一站地转发到目的地。

3、传送

在这个通道中,全部网络被看成一个从输入端接收语音包,然后在一定时间(t)内将其传送到网络输出端。t可以在某全范围内变化,反映了网络传输中的抖动。网络中的同间节点检查每个IP数据附带的寻址信息,并使用这个信息把该数据报转发到目的地路径上的下一站。网络链路可以是支持IP数据流的任何拓结构或访问方法。

4、IP包-数据的转换

目的地VoIP设备接收这个IP数据并开始处理。网络级提供一个可变长度的缓冲器,用来调节网络产生的抖动。该缓冲器可容纳许多语音包,用户可以选择缓冲器的大小。小的缓冲器产生延迟较小,但不能调节大的抖动。其次,解码器将经编码的语音包解压缩后产生新的语音包,这个模块也可以按帧进行操作,完全和解码器的长度相同。若帧长度为15ms,,是60ms的语音包被分成4帧,然后它们被解码还原成60ms的语音数据流送入解码缓冲器。在数据报的处理过程中,去掉寻址和控制信息,保留原始的原数据,然后把这个原数据提供给解码器。

5、数字语音转换为模拟语音

播放驱动器将缓冲器中的语音样点(480个)取出送入声卡,通过扬声器按预定的频率(例如8kHz)播出。简而言之,语音信号在IP网络上的传送要经过从模拟信号到数字信号的转换、数字语音封装成IP分组、IP分组通过网络的传送、IP分组的解包和数字语音还原到模拟信号等过程。整个过程如图2-19所示。

(二)、推动VoIP发展的动力 由于相关的硬件、软件、协议和标准中的许多发展和技术突破,使得VoIP的广泛使用很快就会变成现实。这些领域中的技术进步和发展为创建一个更有效、功能和互操作性更强的VoIP网络起着推波助澜的作用。表2-2简单列出了这些领域中的主要发展。从表中可以看出,推动VoIP飞速发展乃至广泛应用的技术因素可以归纳为如下几个方面。

1、 数字信号处理器 先进的数字信号处理器(Digital Signal Processor ,DSP)执行语音和数据集成所要求的计算密集的任各。DSP处理数字信号主要用于执行复杂的计算,否则这些计算可能必须由通用CPU执行。它们的专门化的处理能力与低成本的结合使DSP很好地适合于执行VoIP系统中的信号处理功能。

单个语音流上G.729语音压缩的计算开销开常大,要求达到20MIPS,如果要求一个中央CPU在处理多个语音流的同时,还执行路由和系统管理功能,这是不现实的,因此,使用一个或多个DSP可以从中央CPU卸载其中的复杂语音压缩算法的计算任务。另外,DSP还适合于语音的活动检测和回声取消这样的功能,困为它们实时处理语音数据流,并能快速访问板上内存,因此。在本章节中,比较详细地介绍如何在TMS320C6201DSP平台来实现语音编码和回声抵消的功能。

Multilink PPP 帧中继数据整流形

SIP 基于优先级的CoS

Packet over SONET IP和ATM QoS/CoS的集成

协议和标准 软件 硬件 H.323 加权公平排队法 DSP MPLS标记交换 加权随机早期检测 高级ASIC RTP, RTCP 双漏斗通用信元速率算法 DWDM RSVP 额定访问速成率 SONET Diffserv, CAR Cisco快速转发 CPU处理功率 G.729, G.729a:CS-ACELP 扩展访问表 ADSL,RADSL,SDSL FRF.11/FRF.12 令牌桶算法 Multilink PPP 帧中继数据整流形 SIP 基于优先级的CoS Packet over SONET IP和ATM QoS/CoS的集成

2、高级专用集成电路 专用集成电路(Application-Specific Integrated Circait, ASIC)发展产生了更快、更复杂、功能更强的ASIC。ASIC是执行单一应用或很小的一组功能专门的应用芯片。由于集中于很窄的应用目标,故它们可以对特定的功能进行高度的优化,通常双通用CPU快一个或几个数量级。就像精简指令集计算机(RSIC)芯片集中于快速执行扔限数目的操作一样,ASIC被预先编程、使其能更快地执行有限数目的功能。一旦开发完成,ASIC批量生产的成本并不高,被用于包括路由器和交换机这样的网络设备,执行路由查表、分组转发、分组分类和检查以及排队等功能。ASIC的使用使设备的性能更高,而成本更低。它们为网络提供增加的宽带和更好的QoS支持,所以对VoIP发展起着很大的促进作用。

3、IP传输持术 传输电信网大多采用时分多路复用方式,因特网须采用的是统计复用变长分组交换方式,二者相比,后者对网络资源利用率高,互连互通简便有效、对数据业务十分适用,这是因特网得以飞速发展的重要原因之一。但是,宽带IP网络通信对QoS和延迟特性提出了苟刻的要求,因此,统计复用变长分组交换的技术发展为人们所关注。目前,除已问世的新一代IP协议--IPV6外,世界因特网工程任务组(IETF)提出了多协议标记交换技术(MPLS),这是一种基于网络层选路的各种标记/标签的交换,能提高选路的灵活性,扩展网络层选路能力,简化路由器和基于信元交换的集成,提高网络性能。MPLS既可以作为独立的选路协议工作,又能与现有的网络选路协议兼容,支持IP网络的各种操作、管理和维护功能,使IP网络通信的QoS、路由、信令等性能大大提高,达到或接近统计复用定长分组交换(ATM)的水平,而又比ATM简单、高效、便宜、适用。IETF还地抓紧新的分组理理持术,以便实现QoS选路。其中正在研究"隧道技术"就是为了实现单向链路的宽带传送。 另外,如何选择IP网络传输平台也是近年来研究的一个重要领域,先后出现了IP over ATM、IP over SDH、IP over DWDM等技术,目前公认的宽带网络分析模型如图2-20所示。

第一层是基层础,提供高速的数据传输骨干。IP层向IP用户提供高质量的,具有一定服务保证的IP接入服务。用户层提供接入形式(IP接入和宽带接入)和服务内容形式。在基础层,以太网作为IP网络的物理层,是理所当然的事情,但是IP overDWDM却上最新技术,并具有很大的发展潜力。

密集波分多路复用(Dense Wave Division MultipLexing,DWDM)为光纤网络注入新的活力,并在电信公司铺设新的光纤主干网中提供惊人的带宽。DWDM技术利用光纤的能力和先进的光传输设备。波分多路复用的名称是从单股光纤上传送多个波长的光(LASER)而得来的。目前的系统能够发送和识别16个波长,而将来的系统能够支持40~96全波长。这具有重要意义,因为每增加一个波长,就增加了一个信息流。因此可以将2.6Gbit/s(OC-48)网络扩大16倍,而不必铺设新的光纤。

大多数新的光纤网络以(9.6Gbit/s)的速度运行OC-192,在与DWDM结合时,在一对光纤上产生150Gbit/s以上的容量。另外,DWDM提供了接口的协议和速度无关的特征,在一条光纤上可同时支持ATM、SDH和千兆以太网信号的传输,这样和现在已建成的各种网络都可以兼容,因此DWDM既可以保护已有的设资,还可以以其巨大带宽为ISP和电信公司提供了功能更强的主干网,并使宽带成本更低和访问性更强,这对VoIP解决方案的带宽要求提供强有力的支持。增加的传输速率不仅可以提供更粗的管道,使阻塞的机会更少,而且使延时降低了许多,因此可以在很大程度上减少IP网络上的QoS要求。

4、宽带接入技术

IP网络的用户接入已成为制约全网发展的瓶颈。从长期发展看,用户接入的终极目标是光纤到户(FTTH)。光接入网从广义上讲包括光数字环路载波系统和无源光网络两类。前者主要在美国,结合开放口V5.1/V5.2,在光纤上传送其综合系统,显示了很大的生命力。后者主要在目本和德国。日本坚持不懈攻关十多年,采取一系列措施,将无源光网络成本降低至与铜缆和金属双绞线相近的水平,并大量使用。特别是近年ITU提出以ATM为基础的无源光网络(APON),将ATM与无源光网络优势互补,接入速率可达622M bit/s,对宽带IP多媒体业务发展十分有利,且能减少故障率和节点数目,扩大覆盖范围。目前ITU已完成了标准化工作,各厂家正在积极研制,不久会有商品上市,将成为面向21世纪的宽带接入技术的主要发展方向。

目前主要采用的接入技术有:PSTN、IADN、ADSL、CM、DDN、 X.25和 Ethernet以及宽带无线接入系统列等。这些接入技术各有特点,其中发展最快的是ADSL和CM;CM(Cable Modem)采用同轴电缆,传输速率高、抗干扰能力强;但是不能双向传输,无统一标准。ADSL(Asymmetrical Digital Loop)独享接入宽带, 充分利有现有电话网,提供非对称的传输速率,用户侧的下载速率可以达到8 Mbit/s,用户侧的上载速率可以达到1M bit/s。ADSL为企业和各个用户提供必要的宽带,并极大地降低成本。使用较低成本的ADSL地区环路,现在公司能以更高的速度访问因特网和基于因特网服务供应商的VPN,允许更高的VoIP呼叫容量。

5、 中央处理单元技术

中央处理单元(CPU)在功能、功率和速度方面继续发展。这使多媒体PC能够广泛应用,并提高了受CPU功率限制的系统功能的性能。PC处理流式音频和视频数据的能力在用户中期待已久,所以在数据网络上传送语音呼叫理所当然成为下一步的目标。这个计算功能使先进的多媒体桌面应用和网络组件中的先进功能都支持语音应用。

附件:VoIP网络电话机的功能说明



 Dragonmen VoIP Phone Keypad Function List

1st Level

2nd Level

3rd Level

4th Level

Description

1. Phone

Book

1. Search





查询电话簿

2. Add entry





加入新的电话号码

3. Erase all





刪除整个电话簿



2. Call

history

1. Incoming calls





显示所有来电

2. Dialed numbers





显示所有已拨号

3. Erase record

1. All



刪除所有通话记录

2. Incoming



刪除所有来电记录

3. Dialed



刪除所有拨号记录



3. Phone

setting

1. Date/Time

1. Date/Time



修改日期时间

2. Primary SNTP



第一网络时间服务器

3. Secondary SNTP **



第二网络时间服务器

4. Time zone



时区设定

5. Adjustment Time



自动对时设定

2. Handset volume





话筒音量调整

3. Speaker volume





免提话筒音量调整

4. Ringer

1. Ringer volume



铃声音量调整

2. Ringer tone



铃声旋律选择

5. Language **





菜单语言设置

6. Country  **





国别设置



4. Call

forward

1. Number





指定来电转接号码

2. Forward mode

1. Stop



停止指定转接功能

2. All calls



所有来电转接

3. Busy **



占线时来电转接

4. No answer **



无人接听时来电转接



5. Preference

1. Auto redial

1. Stop criterion **



停止自动重拨功能

2. Retry interval**





3. Total duration**





2. Auto answer





自动应答

3. Block Setting

1. All incoming



拒接所有来电

2. Time



一段时间拒接所有来电



6. Network

1. General

1. IP Type

1. Fixed IP client

以手动方式设定网络地址

2. DHCP client

DHCP 方式取得网络地址

3. PPPoE client

PPPoE 方式取得网络地址

4. DHCP server

DHCP 方式提供/取得网络地址

2. Fixed IP setting

1. Host IP

此话机之网络地址设定

2. Network mask

网络遮罩设定

3. Gateway IP

网关IP地址设定

4. MAC address

MAC地址设定

3. PPPoE setting

1. User name

PPPoE使用者名称设定

2. Password

PPPoE使用者密码设定

4. DNS Setting

1. Primary DNS

第一DNS服务器地址设定

2. Secondary DNS

第二DNS服务器地址设定

5. Bridge



Bridge模式设定

2. Status





网络设定状况



7. SIP

settings

1. Service domain

1. First realm

(Default)

1. Activation

第一SIP 服务器启动/停止

2. User name

SIP 使用者名称设定

3. Display name

SIP 显示名称设定

4. Register name

SIP登陆名称设定

5. Register password

SIP登陆密码设定

6. Proxy server

Proxy 服务器地址设定

7. Domain server

Domain服务器地址设定

8. Outbound proxy

Outbound Proxy 服务器地址设定

2. Second realm **

1. Activation

第一SIP 服务器启动/停止

2. User name

SIP 使用者名称设定

3. Display name

SIP 显示名称设定

4. Register name

SIP登陆名称设定

5. Register password

SIP登陆密码设定

6. Proxy server

Proxy 服务器地址设定

7. Domain server

Domain服务器地址设定

8. Outbound proxy

Outbound Proxy 服务器地址设定

3. Third realm **

1. Activation

第一SIP 服务器启动/停止

2. User name

SIP 使用者名称设定

3. Display name

SIP 显示名称设定

4. Register name

SIP登陆名称设定

5. Register password

SIP登陆密码设定

6. Proxy server

Proxy 服务器地址设定

7. Domain server

Domain服务器地址设定

8. Outbound proxy

Outbound Proxy 服务器地址设定

2. Codec

1. Codec type

1. G.723

选择优先用G.723.1 语音压宿方式

2. G.729

选择优先用G.729A语音压宿方式

3. G.711 uLaw

选择优先用G.711 uLaw语音压宿方式

4. G.711 aLaw

选择优先用G.711 aLaw语音压宿方式

2. VAD



VAD 启动/停止设定

3. RTP setting

1. Outband DTMF



Outband DTMF 启动/停止设定

2. Duplicate RTP

1. No duplicate

语音封包重送 0

2. One duplicate

语音封包重送 1

3. Two duplicate

语音封包重送 2

4. RPort Setting





RPort启动/停止设定

5. Hold by RFC





通话保留启动/停止设定 (依照RFC标准)

6. Status

1. First Realm



第一SIP 服务器状态

2. Second Realm **



第二SIP 服务器状态

3. Third Realm **



第三SIP 服务器状态



8. NAT

Transversal

1. STUN setting

1. STUN



STUN启动/停止设定

2. STUN server



STUN服务器地址设定

2. uPnp setting





uPnP启动/停止设定



9. Administrate

1. Default value





還原成出廠设定值

2. Restart **





重新开机

3. System authent **





系統权限设定
